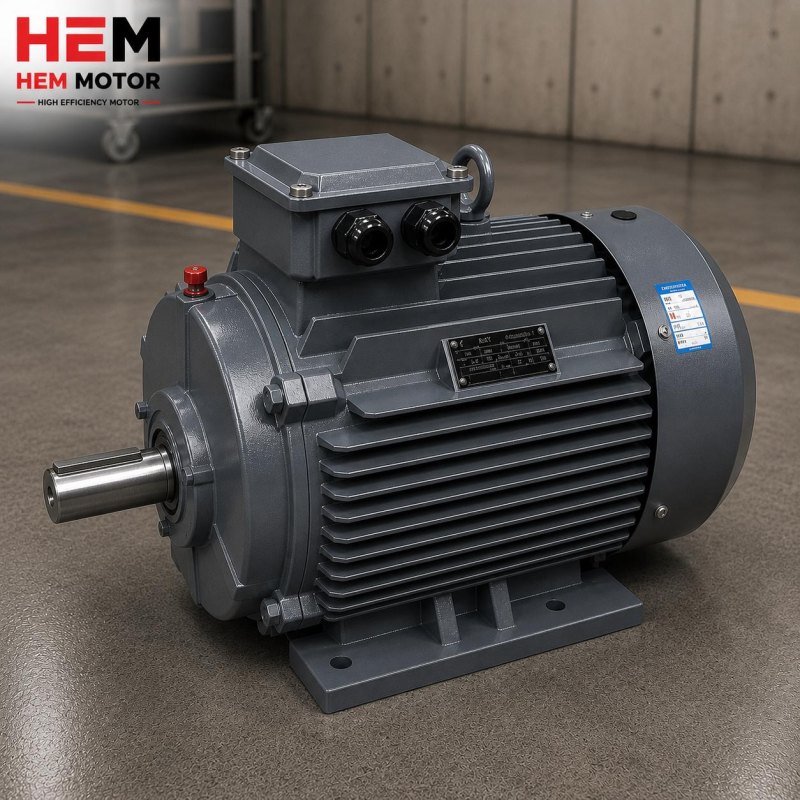

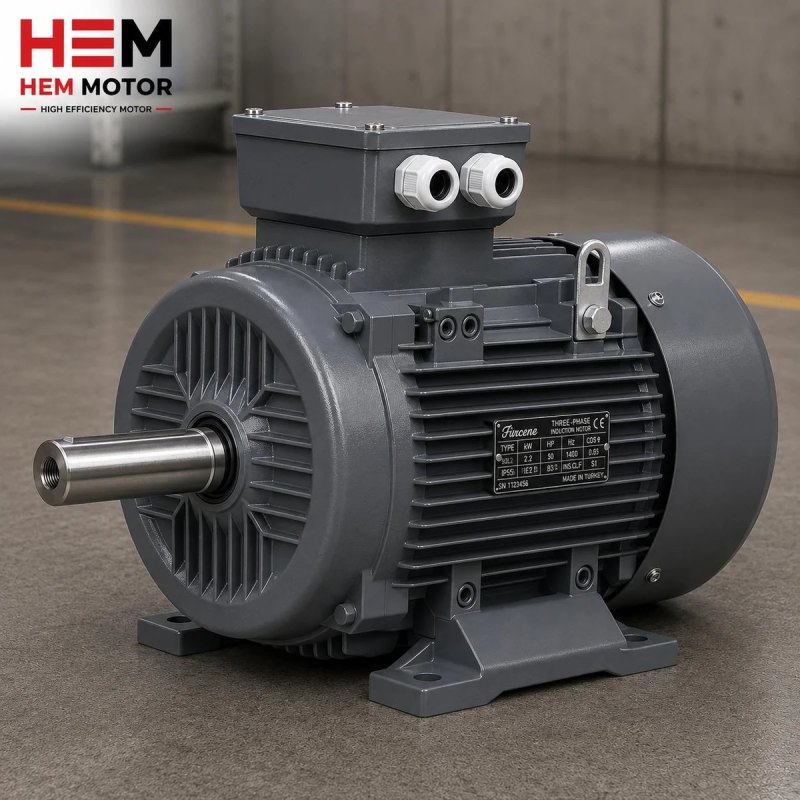

B3 Mounted Electric Motors

B3 Montajlı Electrical Engines B3 montajlı elektrik motorları, sanayide en yaygın kullanılan ayaklı elektrik motoru tiplerinden biridir. B3 montaj tipinde motor, gövde on bulunan ayak bağlantıları sayesinde makine şasesine, çelik platforma, beton zemine or özel motor kaidesine doğrudan sabitlenir. Bu bağlantı şekli özellikle yatay çalışan makinelerde güvenli, sağlam and kolay montaj imkânı sağladığı for birçok endüstriyel uygulamada tercih edilir. B3 ayaklı elektrik motorları; fanlar, pompalar, kompresörler, konveyör sistemleri, redüktörlü makineler, kırıcılar, elek makineleri, beton santralleri, tarım makineleri, yem makineleri, paketleme makineleri, tekstil makineleri, ağaç işleme makineleri and genel makine imalatı uygulamalarında yaygın olarak kullanılır. Motorun ayak üzerinden sabitlenmesi, makine ile motor arasında daha dengeli bir bağlantı kurulmasına yardımcı olur. Kaplinli bağlantılarda, kayış-kasnak sistemlerinde and redüktör girişlerinde B3 montajlı motorlar oldukça pratik bir çözüm sunar. B3 Montajlı Electric Motoru Seçerken Nelere Dikkat Edilmelidir? B3 montajlı bir elektrik motoru seçerken only motor gücüne and devir sayısına bakmak yeterli değildir. Özellikle mevcut bir motorun yerine yeni motor takılacaksa gövde ölçüsü, ayak bağlantı aralıkları, mil çapı, mil boyu, kama ölçüsü and mil yüksekliği mutlaka kontrol edilmelidir. Aynı kW gücündeki iki motor, farklı gövde ölçülerinde üretilebilir. Bu nedenle motor değişimlerinde eski motorun etiketi, gövde tipi and ölçüleri dikkatle incelenmelidir. Yanlış gövde or yanlış mil ölçüsü seçilirse motor makineye oturmayabilir, kaplin hizası bozulabilir, kayış-kasnak sistemi düzgün çalışmayabilir or bağlantı delikleri mevcut şaseye denk gelmeyebilir. B3 montajlı motorlarda dikkat edilmesi gereken başlıca ölçüler şunlardır: H ölçüsü: Motor mil merkezinin ayak tabanına olan yüksekliğidir. A ölçüsü: Ayak bağlantı deliklerinin enine mesafesidir. B ölçüsü: Ayak bağlantı deliklerinin boyuna mesafesidir. D ölçüsü: Motor mil çapıdır. E ölçüsü: Motor mil çıkış uzunluğudur. K ölçüsü: Ayak bağlantı delik çapıdır. Kama ölçüsü: Mil üzerindeki kama kanalı ölçüsüdür and kasnak, kaplin or redüktör bağlantısı for önemlidir. B3 Montajlı Electric Motorlarında Yaygın Ölçüler Aşağıdaki tablo, Türkiye piyasasında yaygın kullanılan B3 ayaklı elektrik motorları for genel referans niteliğindedir. Ölçüler üreticiye, motor serisine, kutup sayısına and özel tasarıma göre değişebilir. Sipariş öncesinde teknik çizim or katalog ölçüsüyle mutlaka doğrulama yapılmalıdır. Gövde Tipi | H Mil Yüksekliği | A Ayak Genişliği | B Ayak Boyu | D Mil Çapı | E Mil Boyu 63 | 63 mm | 100 mm | 80 mm | 11 mm | 23 mm 71 | 71 mm | 112 mm | 90 mm | 14 mm | 30 mm 80 | 80 mm | 125 mm | 100 mm | 19 mm | 40 mm 90S | 90 mm | 140 mm | 100 mm | 24 mm | 50 mm 90L | 90 mm | 140 mm | 125 mm | 24 mm | 50 mm 100L | 100 mm | 160 mm | 140 mm | 28 mm | 60 mm 112M | 112 mm | 190 mm | 140 mm | 28 mm | 60 mm 132S | 132 mm | 216 mm | 140 mm | 38 mm | 80 mm 132M | 132 mm | 216 mm | 178 mm | 38 mm | 80 mm 160M | 160 mm | 254 mm | 210 mm | 42 mm | 110 mm 160L | 160 mm | 254 mm | 254 mm | 42 mm | 110 mm 180M | 180 mm | 279 mm | 241 mm | 48 mm | 110 mm 180L | 180 mm | 279 mm | 279 mm | 48 mm | 110 mm 200M | 200 mm | 318 mm | 267 mm | 55 mm | 110 mm 200L | 200 mm | 318 mm | 305 mm | 55 mm | 110 mm 225S | 225 mm | 356 mm | 286 mm | 60 mm | 140 mm 225M | 225 mm | 356 mm | 311 mm | 60 mm | 140 mm 250M | 250 mm | 406 mm | 349 mm | 65 mm | 140 mm 280S | 280 mm | 457 mm | 368 mm | 75 mm | 140 mm 280M | 280 mm | 457 mm | 419 mm | 75 mm | 140 mm 315S | 315 mm | 508 mm | 406 mm | 85 mm | 170 mm 315M | 315 mm | 508 mm | 457 mm | 85 mm | 170 mm 315L | 315 mm | 508 mm | 508 mm | 85 mm | 170 mm 315HT | 315 mm | Üreticiye göre değişir | Üreticiye göre değişir | 100 mm | 210 mm civarı 355M | 355 mm | 610 mm | 560 mm civarı | 100 mm | 210 mm civarı 355L | 355 mm | 610 mm | 630 mm civarı | 100 mm | 210 mm civarı 315 kW and 355 kW Motorlarda Türkiye Piyasasına Affordable Mil Ölçüleri Büyük güçlü elektrik motorlarında mil ölçüleri, standart küçük and orta güçlü motorlara göre daha dikkatli kontrol edilmelidir. Özellikle Türkiye piyasasında 315 kW and 355 kW 1500 devir B3 montajlı elektrik motorlarında yaygın olarak 355 gövde and Ø100 mm mil çapı kullanılmaktadır. Bu nedenle 315 kW or 355 kW motor değişimlerinde only “315 kW 1500 devir” ya da “355 kW 1500 devir” bilgisi yeterli değildir. Mevcut motorun gövde tipi, mil çapı, mil boyu, kama ölçüsü, ayak bağlantı delikleri and mil yüksekliği mutlaka kontrol edilmelidir. Türkiye piyasasında sık karşılaşılan büyük güçlü motor ölçüleri genel olarak şu şekildedir: Power | Devir | Yaygın Gövde | Türkiye’de Yaygın Mil Çapı | Not 250 kW | 1500 d/d | 315HT / 355 gövde | Ø100 mm | Üreticiye göre değişebilir 315 kW | 1500 d/d | 355M | Ø100 mm | Türkiye’de yaygın kullanılan ölçü 355 kW | 1500 d/d | 355M / 355L | Ø100 mm | Sipariş öncesi çizim kontrolü gerekir 400 kW | 1500 d/d | 355L | Ø100 mm | Ağır hizmet uygulamalarında tercih edilir B3 Montajlı Motorların Avantajları B3 montajlı elektrik motorları, sağlam ayak bağlantısı sayesinde makine üzerine güvenli şekilde monte edilir. Motorun yatay konumda çalışması, bakım and servis işlemlerini kolaylaştırır. Ayaklı yapı sayesinde motorun sökülmesi, değiştirilmesi and yeniden hizalanması daha pratiktir. Bu motorlar özellikle ağır sanayi uygulamalarında güvenilir bir çözüm sunar. Doğru gövde and doğru mil ölçüsü seçildiğinde makine ile motor arasında verimli bir güç aktarımı sağlanır. Böylece titreşim, hizalama problemi and erken rulman arızası gibi riskler azaltılabilir. B3 Montajlı Electrical Engines 2026 Teknik and Ürün Kataloğu IE3 · IE4 · IE5 serilerinin güç, devir, akım, verim and tork tabloları ile B3 / B5 / B35 gövde ölçüleri — 32 page, tek PDF.
